デナリ ユニバーサル ハイビーム配線

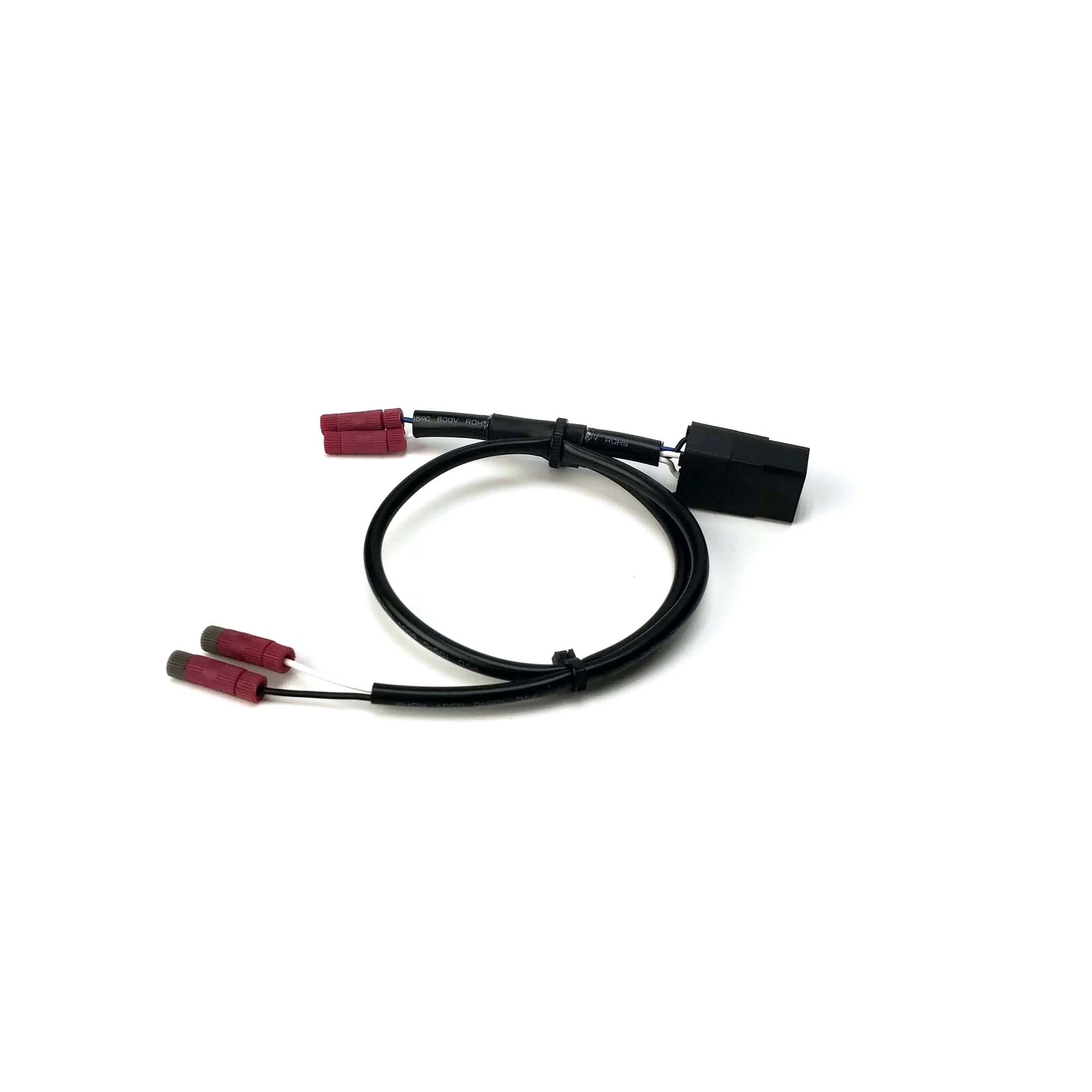

12vのハイビーム信号を発することができるアダプターです。取り付けるには、白と青の端を色分けされたDENALI配線に接続し、次に白と黒のケーブルをそれぞれ車両のハイビームと電源ケーブルに接続するだけです。グラウンドスイッチングが必要かどうかを知る方法は？グラウンドスイッチングはLEDヘッドライト回路の一般的な構成であり、単にスイッチが回路の電源側ではなく、ヘッドライト回路のグラウンド側にあることを意味します。車両のスイッチングタイプを知るには、ボルトメーターを使用して、ハイビームスイッチをオン/オフにする際にヘッドライトのハイビームワイヤーの電圧を測定します。伝統的な電源側スイッチングのハイビーム回路は、ハイビームがオフのときに0ボルトを示し、ハイビームがオンのときに12+ボルトを示します。グラウンドスイッチングのハイビーム回路は正反対で、ハイビームがオフのときにワイヤーが12+ボルトを測定し、ハイビームがオンのときに1ボルト未満に低下します。DENALI配線とグラウンドスイッチングのヘッドライト回路の間にTrigger Wizardをインラインで接続すると、信号が反転し、減光機能が正しく作動します。このアダプターは、すべてのDENALI DataDimドライビングライト配線およびDialDim照明コントローラーと互換性があります。

製品コード	DNLWHS20600
ID	64450
